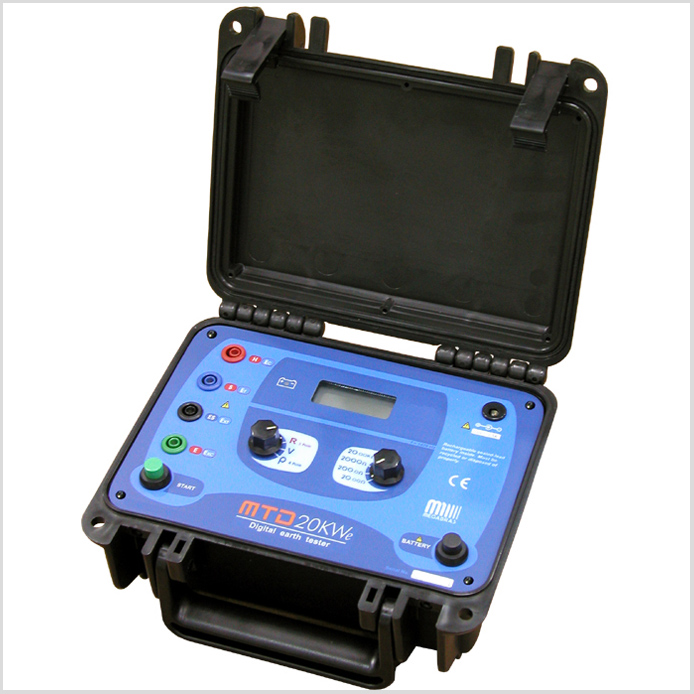

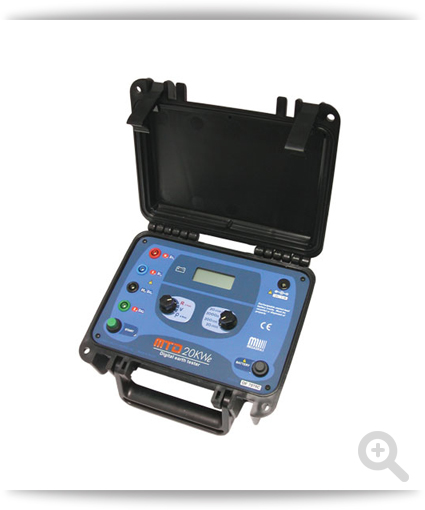

Terrômetro digital modelo MTD-20KWe













Aplicação

Medição de resistências de aterramento (com 3 bornes), resistividade do solo pelo método de Wenner (com 4 bornes) e tensões presentes no terreno.

Método de medição de resistência

O terrômetro injeta no terreno uma corrente estabilizada eletronicamente, e mede com alta precisão a tensão que aparece no terreno pela circulação dessa corrente através da resistência de difusão do aterramento. A leitura de R é direta, no display.

Imunidade às perturbações

A frequência de operação cumpre com a equação:

fg = [(2n + 1)/2] x fi

Onde:
fg = frequência da corrente gerada pelo terrômetro.
n = número inteiro.
fi = frequência industrial.

O cumprimento desta equação implica que a frequência de operação não coincide com nenhuma harmônica da frequência industrial. Isso permite, mediante o emprego de filtros adequados, eliminar o efeito das correntes parasitas presentes nos terrenos estudados.

Funcionamento como voltímetro

Na função voltímetro o equipamento opera como voltímetro convencional de C.A. permitindo verificar a presença e medir as tensões geradas pelas correntes parasitas.

Escalas de medição

Resistências: 0-20 Ω; 0-200 Ω; 0-2.000 Ω; 0-20 kΩ.
Tensão: 0-200 V~.

Exatidão

Medição de resistências:
± 2% do valor medido ± 1% do fundo de escala.

Medição de tensão:
± 2% do valor medido ± 1% do fundo de escala.





Resolução de leitura

0,01 Ω na medição de resistência.
0,1 V na medição de tensão.

Potência e corrente de saída

Opera com potência de saída inferior a 0,5 W e com corrente inferior a 15 mA (pico à pico).

Verificação do estado da bateria

Permite comprovar o estado de carga da bateria nas condições normais de uso.

Alarme acústico

Adverte o operador no caso de existirem anomalias no circuito de corrente que dificultem a obtenção de um resultado confiável.

Alimentação

Mediante bateria recarregável interna.

Carregador de bateria

Circuito inteligente, microprocessado, ajusta a carga de bateria aos parâmetros otimizados para garantir a máxima vida útil. Se alimenta mediante fonte externa para 90 - 240 V~ (fornecida com o equipamento) ou a partir de uma bateria de automóvel de 12 V.

Temperatura de operação

-10°C a 50°C.

Temperatura de armazenamento

-25°C a 65°C.

Umidade

95% UR (sem condensação).

Peso do equipamento

Aprox. 2,3 kg.

Dimensões

221 x 189 x 99 mm.

Acessórios inclusos

4 Estacas (50 cm).
1 Extrator de estacas.
1 Fonte de alimentação para redes de 90 - 240 V~.
1 Cabo de conexão para alimentar o carregador com uma bateria externa de 12 V (de automóvel ou similar).
1 Carretel com cabo de 40m (vermelho).
1 Carretel com cabo de 20m (azul).
1 Carretel com cabo de 20m (verde).
1 Cabo curto de 5m (preto).
1 Cabo curto de 5m (verde) para conexão à tomada de terra a medir.
1 Marreta.
1 Trena.
1 Bolsa para transporte dos acessórios.
1 Manual de uso.
