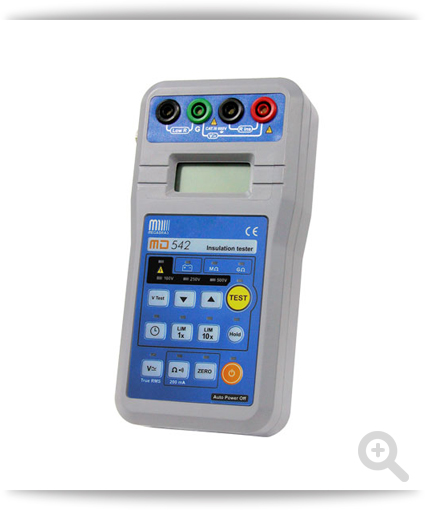

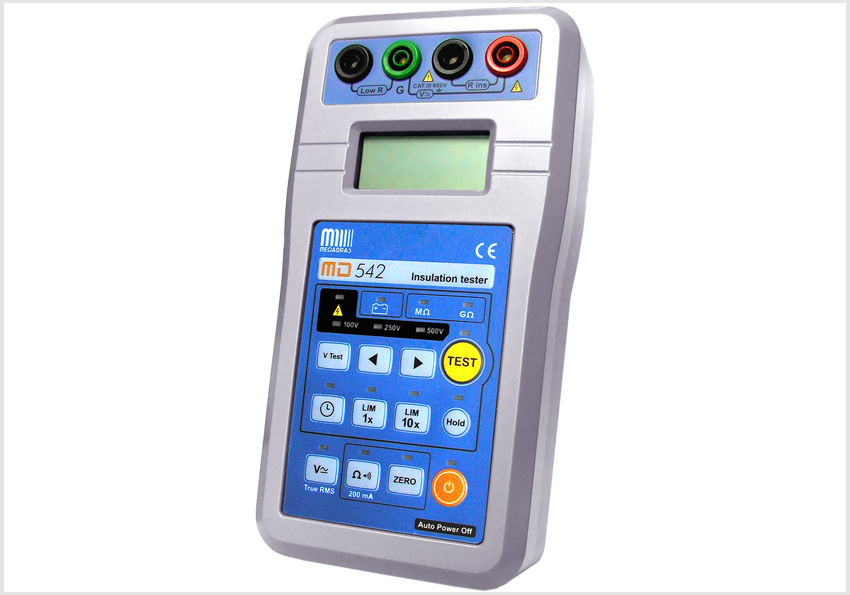

Megôhmetro digital modelo MD-542

Tensões de prova nominais

100 V - 250 V - 500 V.
Tensão contínua, negativa.

Alcance

de 10 kΩ até 100.000 MΩ.

Corrente de curto-circuito

1,5 ± 0,3 mA.

Exatidão das tensões de prova

-0 / +15% para resistências de isolação entre 5 MΩ e circuito aberto.

Exatidão básica do megôhmetro

±5% da leitura ± 2 dígitos para R ≤ 50 GΩ.
±10% da leitura ± 2 dígitos para R > 50 GΩ.

Medidor de resistências baixas e Verificador de continuidade

Escala de medição: 0,05 Ω até 150 Ω.
Exatidão: ±5% da leitura ± 2 dígitos.
Corrente de prova: até 200 mA.
Indicador de continuidade: ativa-se a R < 5 Ω ± 0,5 Ω.

Temporizador

5 - 10 - 15 - 30 segundos.
1 - 2 - 3 - 5 - 10 - 15 minutos.

Ensaios "Passa / Não passa"

Limites programáveis:
0,2 - 0,3 - 0,4 - 0,5 - 0,6 - 0,7 - 0,8 - 0,9 MΩ.
1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 - 20 - 30 - 40 - 50 - 60 - 70 - 80 - 90 - 100 - 200 - 300 - 400 - 500 - 600 - 700 - 800 - 900 MΩ.
1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 GΩ.

Descarga de potenciais

Para segurança do operador, ao finalizar cada medição de isolação o equipamento descarrega automaticamente os potenciais armazenados. O indicador luminoso que assinala a presença de alta tensão apaga-se quando os potenciais forem descarregados até um valor seguro.

Voltímetro

Mede o valor eficaz verdadeiro (True RMS).
Escala: 0 - 400 V CA/CC.
Exatidão: ±3% da leitura ± 2 dígitos.

Proteção de sobretensão

600 V.

Funções adicionais

Borne Guard.
Memória de retenção da leitura (hold).

Segurança

De acordo com IEC 61010‑1.

Compatibilidade eletromagnética (E.M.C.)

De acordo com IEC 61326-1.

Imunidade as radiações eletromagnéticas

De acordo com IEC 61000-4-2.

Alimentação

Bateria recarregável incorporada NiMH.
Autonomia: 1000 medições de 5 segundos com intervalos de 25 segundos entre medições de acordo com a norma IEC 61557-2. Durante as medições utiliza-se uma resistência de prova cujo valor é UN x (1.000 Ω / V).

Auto desligamento

O equipamento desliga-se automaticamente após 5 minutos de inatividade.

Carregador de bateria

Interno, com fonte de alimentação externa de 9 V - 0,5 A.

Temperatura de operação

-5°C até 50°C.

Temperatura de armazenamento

-10°C até 60°C.

Umidade relativa

95% UR (sem condensação).

Peso

Aprox. 0,5 kg.

Dimensões

102 x 195 x 46 mm.

Acessórios inclusos

2 Pontas de prova.
1 Cabo para GUARD.
1 Fonte de alimentação.
1 Bolsa para transporte.
1 Manual de uso.
